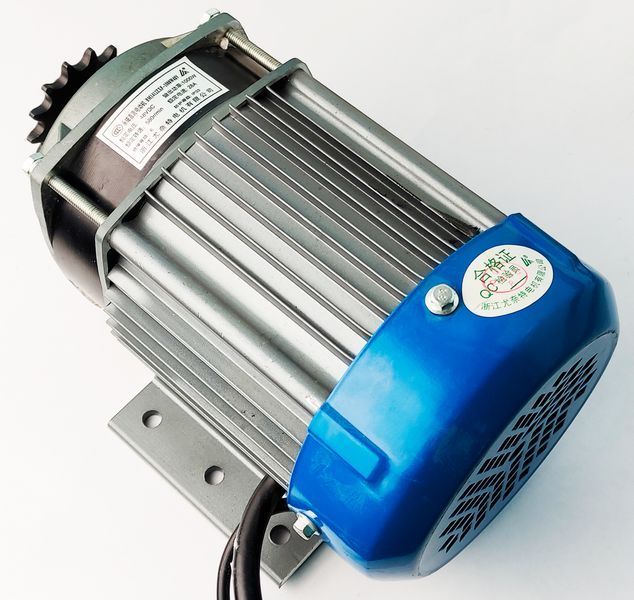

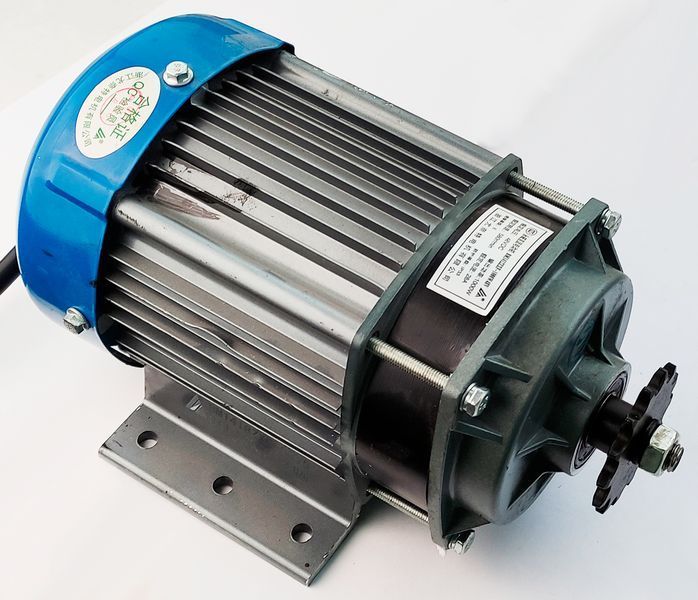

Електродвигун квадроцикла 48V 1000W з планетарним редуктором безколекторний 28A BLDC

Призначення

Безщітковий електродвигун постійного струму розроблений для застосування в різних транспортних засобах з електроприводом: триколісних вантажних електромотоциклах, електроквадроциклах та інших.

Підходить для 1000D і аналогів

Номінальна потужність — 1000 ватів

Максимальна короткочасна потужність — 1700 ватів

Номінальний споживаний струм — 28 амперів

Максимальний споживаний струм — 35.5 ампер

Номінальна робоча напруга — 48 вольтів

Кількість обертів за хвилину — 580

Максимальна швидкість обертання вала електродвигуна 3200 об. /хв.

Захист — IP33

Схема керування: Контролером зі зворотним зв'язком від 3 датчиків Холла, встановлених в електродвигуні

Передавальні числа в редукторі 1:5. 4

Вага: 5860 г

Габарити двигуна:

Загальна довжина з валом — 267 мм

Довжина без вала — 235 мм

Довжина вала — 32 мм

Діаметр корпусу двигуна: 140 мм

Максимальна висота — 160 мм

Розмір кріплення — 110 х 176 мм

Міжболтова відстань кріплень за довжиною — 40 мм

Міжболтова відстань кріплень за шириною — 145 мм

Діаметр кріпильних отворів — 8 мм

Діаметр різі вала — 12 мм

Різь вала — ліва

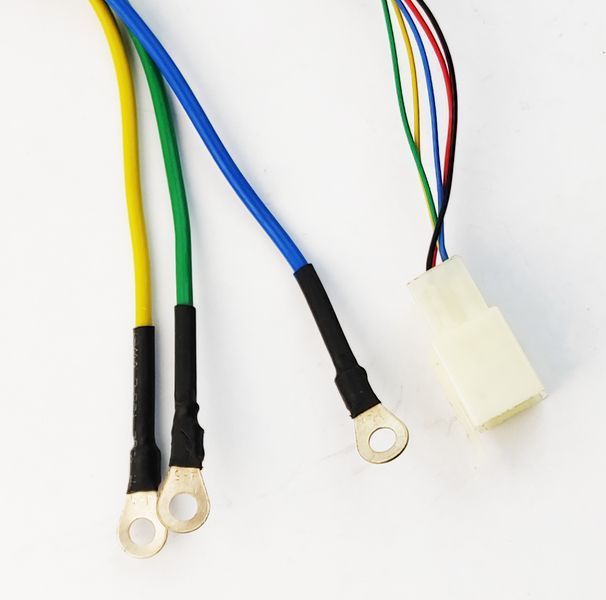

Довжина керівного кабелю — 800 мм

Довжина фазного кабелю — 1150 мм

Кількість фазних дротів — 3 шт (жовтий, синій і зелений)

Кількість напрямних дротів (червоний, чорний, жовтий, синій і зелений)

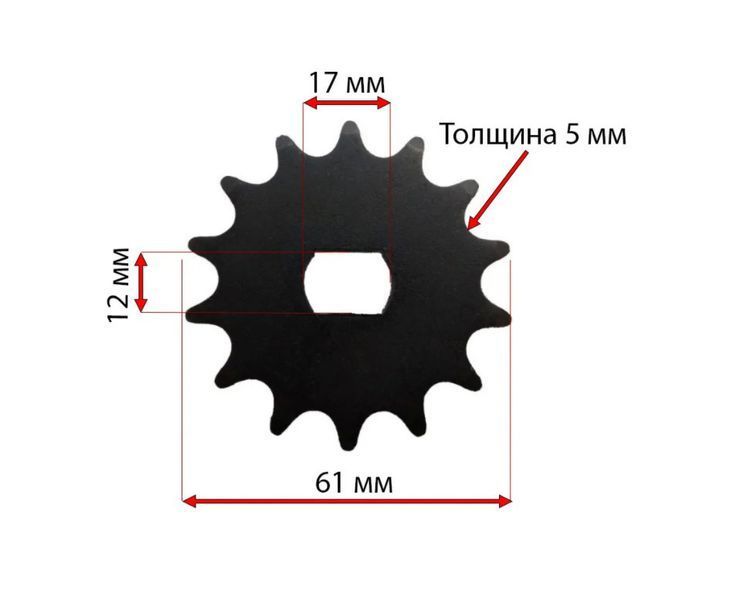

Характеристики приводної зірки:

Крок ланцюга — 420

Загальний діаметр зірочки — 61 мм

Товщина зірочки — 5 мм

Розмір посадкового — 2 напівзрізи 12*17 мм

Кількість зубців — 14

** Для регулювання частоти обертів, потрібен контролер відповідної напруги та потужності, призначений для безколекторних моторів коліс і електродвигунів на постійних магнітах із датчиками Холла.
